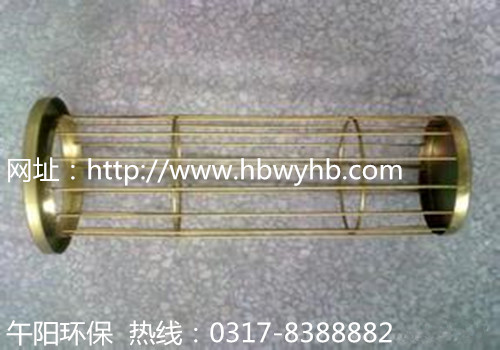

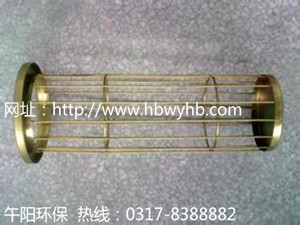

镀锌除尘骨架采用一次成型全镀锌,表面光滑、挺直,不产生毛刺使滤袋不受损伤,焊接均匀,结构合理,坚固耐用等特点。为镀锌骨架美观因素考虑,镀锌除尘骨架有普通镀锌和彩色镀锌两种,可根据客户要求订做不同规格不同表面处理的除尘骨架。
镀锌除尘骨架的产品要求
镀锌除尘骨架 与滤袋接触的表面应平滑光洁,不允许有焊疤、凹凸不平和毛刺,以使除尘滤袋经过除尘器主风机的强大风压及反吹风机清灰或脉冲阀喷吹风清灰的反复喷吹清灰时,或振打袋式除尘器的振打清灰时与除尘骨架摩擦不会损坏。
镀锌除尘骨架的技术要求
1、 应有足够的强度、刚度、垂直度和尺寸的准确度,以防受压变形,运输中损坏,滤袋装入除尘器后相互接触以及装袋困难、袋框摩擦等情况的发生;
2、滤袋除尘骨架表面_做防腐处理,可用喷塑或镀锌,用于高温的防腐处理剂应满足高温的需要;
3 、所有的焊点_牢固,不允许有脱焊、虚焊和漏焊;
镀锌除尘骨架技术发展趋势表现在以下几个方面:高温高湿度、强腐蚀性骨架及滤料。
镀锌除尘骨架类型及技术参数
圆袋型(外滤袋)镀锌除尘骨架
骨架直径(mm)
|
115 125 147 156 195
|
配用滤袋直径(mm)
|
120 130 152 160 200
|
长度L(mm)
|
2000 2400 2800 3200 3600 4000 5200 5600 6000 8000
|
圆袋弹簧型(外滤式)镀锌除尘骨架
弹簧直径(mm)
|
115
|
配用滤袋直径(mm)
|
120
|
长度L(mm)
|
1500 2000 2400
|
扁袋型(外滤式)(椭圆形、菱形)镀锌除尘骨架
骨架周长P
|
800 900
|
配用滤袋周长P
|
800 900
|
长度L(mm)
|
2000 3000 4000 5000 6000
|
